Elektrische locomotief reeks 11 (twee spanningen)

zaterdag 2 augustus 2008, door Rixke

Alle versies van dit artikel: [français] [Nederlands]

1181
Algemene kenmerken
Bouwjaar 1985-86
Type Bo’Bo’
Nummering 1181-92
Max asbelasting 21,3t
Vermogen doorlopend 3150kW
Max trekkracht bij aanzetten 234 kN
Bouwer B & N Nivelles CFM
Effectief 12
Stroomtype 3-15kV
Massa ritklaar 85 t
Max. snelheid trein 160 km/u.
alleen 120 km/u.
Grensprofiel UIC
Mechanische kenmerken
Doorlopen bochtstraal 100 m
Wieldiameter nieuw 1250 mm
Ophanging primaire SLM
secundaire Flexicoil
Remsystemen Autom. drukluchtrem GPR
Rechtstr. drukluchtrem
Draaistel met lage traktiestangen B & N
Rembediening Oerlikon + Wabco
Electron, gecomb. pneum. electro dyn. rem E
Motorisatie en elektrische kenmerken
Bouwer Acec
Traktiemotoren (Serie - 1400 V) ophanging Integraal
aantal 4
type LE622S
doorl. vermogen 782 kW
Aandrijvingsoverbrenging: Federanrrieb BBC
Overbrengingsverhouding 116/31
Bediening Hakker
Statische omvormer voor toebehoren 440 V en 110 V aantal 2
vermogen 55 kW
Ventilator motor voor tractiemotor spanning 440V
aantal 2
vermogen 18,6 kW
Ventilator motor voor spoel spanning 440V
aantal 2
vermogen 4,5 kW
Ventilator motor voor hakker spanning 110 V
aantal 12
vermogen 0,6 kW
Motor voor compressor spanning 440 V
aantal 2
vermogen 11 kW
Rheostatische rem : bediend door de manipulator of gecombineerd met automatische rem vermogen 1 700 kW
Batterij type Nife MD8
nominale spanning 110 V
vermogen 75 Ah
Kompressor type 242 VB 79
aantal 2

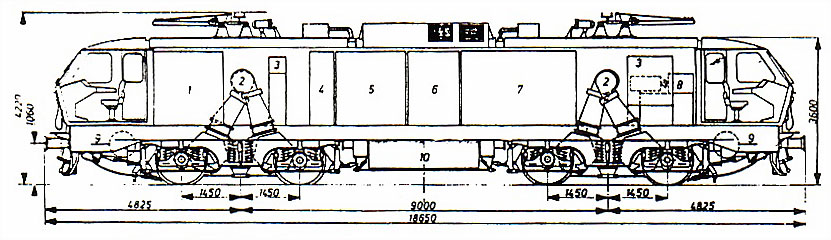

  1. Statische omvormer
  2. Ventilatoren
  3. Pneumatisch bord
  4. LS kast
  5. HS kast
  6. Rheostaatkast
  7. Hakker en electr. Kast
  8. Groep moto-kompressoren
  9. Hoofdreservoir
  10. Spoelen en condensators

Bron: Het Spoor, november 1987
