Elektrische locomotief reeks 25.5
vrijdag 8 februari 2008, door
Alle versies van dit artikel: [français] [Nederlands]
2556
Algemene kenmerken
| Bouwjaar | 1960-61 | |
| Bouwer | B&N Nivelles | |
| Type | Bo’Bo’ | |
| Effectief | 8 | |
| Nummering | 25.5 | 1 - 8 |
| Stroomtype | 3kV | |
| gelijkstroom | 1,5kV | |
| Max. asbelasting | 21,25t | |
| Massa ritklaar | 85t | |
| Vermogen | doorlopend | 1740kW |
| uur | 1880kW | |
| Max. snelheid | trein | 130 km/u. |
| alleen | 120 km/u. | |
| Max. trekkracht bij aanzetten | 196 kN | |
| Grensprofiel | bovenste gedeelte | NMBS |
| onderste gedeelte | UIC | |
Mechanische kenmerken
| Doorlopen bochtstraal | 75 m | |
| Draaistel met centrale spil | BN | |
| Wieldiameter nieuw | 1262 mm | |
| Rembediening | Oerlikon | |
| Ophanging | primaire | SLM |
| secundaire | bladveren | |
| Remsystemen | aut. drukluchtrem | GPR |
| Rechtst. | drukluchtrem | |
| Trek- duw uitrusting | type van koppelaar | FRB |
| aantal draden | 2 x 19 | |
| koppelbare rijtuigen | stellen Benelux | |
Motorisatie en elektrische kenmerken
| Bouwer | Acec | |
| SEM | ||
| Tractiemotor | ophanging | neus |
| aantal | 4 | |
| type | CF729 | |
| doorlopend vermogen | 435kW | |
| Aandrijvingsoverbrenging met elastische tandwielen, éénzijdig | Acec | |
| Overbrengingsverhouding | 3,107 | |
| Bediening met nokkenas | JH | |
| Ventil. motor voor tractiemotor | type | CT18 |
| spanning | 1500 V | |
| aantal | 2 | |
| vermogen | 12kW | |
| Motor voor compressor | type | CT17 |
| spanning | 1500/3000V | |
| aantal | 1 | |
| vermogen | 12 kW | |
| Generator voor lading batterij | type | CV266 Acec |
| spanning | 72V | |
| aantal | 1 | |
| Batterij | type Tudor | CdNi |
| nom. spanmng | 72 V | |
| vermogen | 80 Ah | |
| Compressor | type Westinghouse | 242VBZ |
| aantal | 1 | |

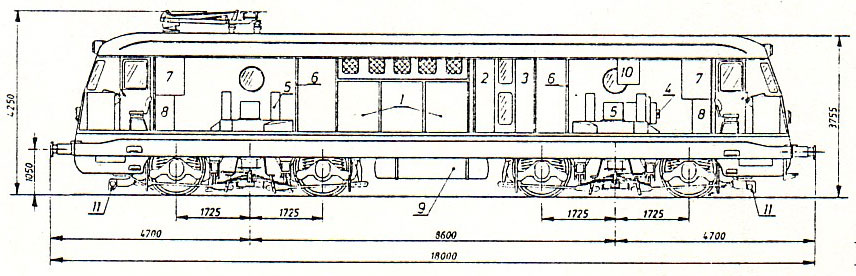

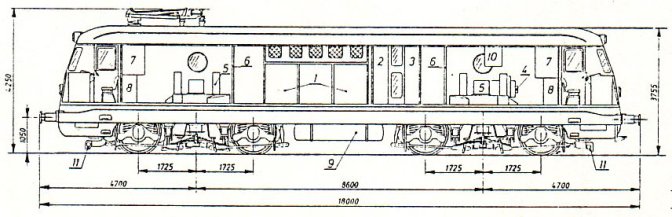

| 1 Blok JH | 2 Toestellen afdeling |
| 3 Stroomonderbreker | 4 Groepen moto-compressor |
| 5 Ventilatoren | 6 Pneumatische borden |
| 7 Elektrische borden | 8 Inductieve shunts |
| 9 Hoofdreservoir | 10 ATB kast |
| 11 Opneemspoel ATB |
Bron: Het Spoor, januari 1987
