Elektrische locomotief reeks 23
vrijdag 8 februari 2008, door
Alle versies van dit artikel: [français] [Nederlands]

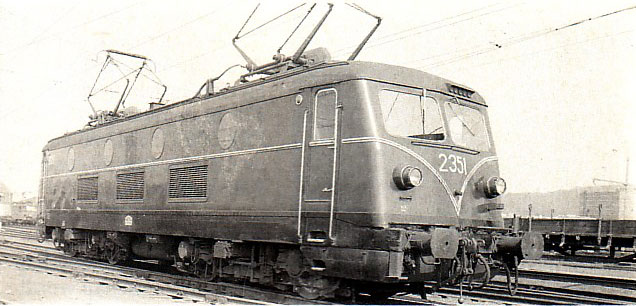

2351
Algemene kenmerken
| Bouwjaar | 1955 | ||
| Bouwer | Nivelles | AMN | |
| Type | Bo’Bo’ | ||
| Effectief | 83 | ||
| Nummering | 23 | 01-83 | |
| Stroomtype | kV | 3 | |
| Vermogen | doorlopend | kW | 1740 |
| uur | kW | 1880 | |
| Massa ritklaar | t | 92 | |
| Max. asbelasting | t | 23 | |
| Max. trekkracht bij aanzetten | kN | 196 | |
| Max. snelheid | trein | km/u. | 130 |
| alleen | km/u. | 120 | |
| Grensprofiel | bovenste gedeelte | NMBS | |
| onderste gedeelte | UIC | ||
Mechanische kenmerken
| Doorlopen bochtstraal | m | 125 |
| Draaistel met centrale spil | AMN | |
| Ophanging | primaire | SLM |
| secundaire | bladveren | |
| Wieldiameter nieuw | mm | 1262 |
| Rembediening | Oerlikon | |
| Remsystemen | ||
| Autom. drukluchtrem | GPR | |
| Rechtstr. drukluchtrem | ||
| Elektrische recuperatierem | ||
| Dubbele tractie en treinschakeling | ||
| Koppelbare locomotieven | 26 en 23 | |
| Type van koppelaar | FRB | |
| Aantal draden | 3 x 19 | |
Motorisatie en elektrische kenmerken
| Bouwer | ACEC | ||
| Tractie motor | ophanging | neus | |
| aantal | 4 | ||
| type | CF 729 | ||
| doorlopend vermogen | kW | 435 | |
| Aandrijvingsoverbrenging door elastische tandwielen, éénzijdig | ACEC | ||
| Overbrengingsverhouding | 3,107 | ||
| Bediening met nokkenas | JH | ||
| Ventil. motor voor tractiemotor | type | CT16 | |
| spanning | V | 3000 | |
| aantal | 4 | ||
| vermogen | kW | 12 | |
| Motor voor compressor | type | CT16 | |
| spanning | V | 3000 | |
| aantal | 2 | ||
| vermogen | kW | 12 | |
| Motor voor recuperatiegroep | type | SEM 701 | |
| spanning | V | 3200 | |
| aantal | 1 | ||
| vermogen | kW | 34,5 | |
| Generator voor lading batterij | type ACEC | CV 266 | |
| spanning | V | 72 | |
| aantal | 1 | ||
| Batterij | type | Cd Ni | |
| nom. spanning | V | 72 | |
| vermogen | Ah | 80 | |
| Compressor | type Westinghouse | 242VBZ | |
| aantal | 2 | ||

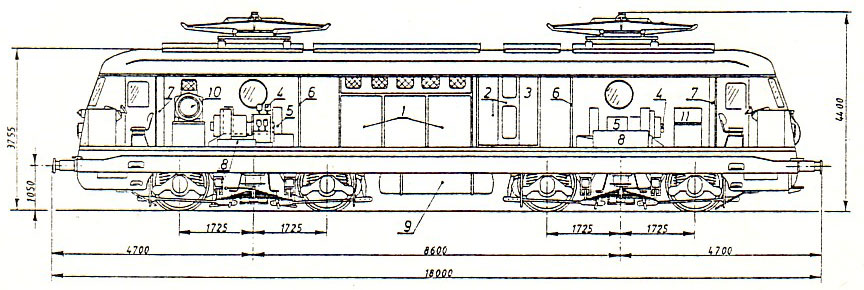

| 1 Blok KH | 2 Toestellen afdeling |
| 3 Blok DUR | 4 Groepen moto-compressoren |
| 5 Ventilatoren | 6 Pneumatische borden |
| 7 Elektrische borden | 8 Batterijen |
| 9 Hoofdreservoirs | 10 Recuperatiegroep |
| 11 Inductieve shunts |
Bron: Het Spoor, november 1985
