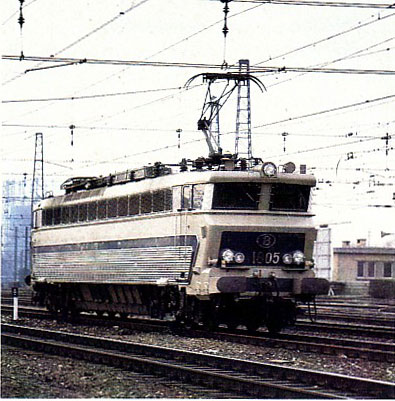

Elektrische locomotief reeks 18 (vier spanningen)
vrijdag 8 februari 2008, door
1805
| Algemene kenmerken | |||
| Bouwjaar | 1973 | ||
| Bouwer | kast B & N Nivelles | BN | |
| draaistel Alsthom | Alsthom | ||
| Type | CC | ||
| Effectief | 6 | ||
| Nummering | 18 | 01-06 | |
| Type van stroom | wisselstroom | 25kV-50Hz | |
| 1,5kV-162/3Hz | |||
| gelijkstroom | 3kV | ||
| 1,5kV | |||
| Vermogen | doorlopend | kW | 4 320 |
| uur | kW | 4 450 | |
| Massa ritklaar | t | 113 | |
| Max. asbelasting | t | 18,8 | |
| Max. trekkracht | bij aanzetten | kN | 165 |
| 3 kV | kN | 196 | |
| Max snelheid | trein | km/u. | 180 |
| alleen | km/u. | 140 | |
| Grensprofiel | UIC | ||
| Mechanische kenmerken | |||
| Doorlopen bochtstraal | m | 100 | |
| Monomotor draaistel | Alsthom | ||
| ophanging | primaire | Alsthom | |
| secundaire | Flexicoil | ||
| rubber | |||
| Wieldiameter nieuw | mm | 1 100 | |
| Rembediening | Oerlikon | ||
| Remsystemen | |||
| Autom. drukluchtrem | PR | ||
| Rechtstr. drukluchtrem | |||
| Elektropneum. rem bediend door toestellen Oerlikon EPA 700 | ep | ||
| Rheostatische rem | E | ||
| Motorisatie en elektrische kenmerken | |||
| Bouwer | Alsthom | ||
| Tractiemotor | ophanging | Volledig | |
| aantal | 2 | ||
| type | TDQ662C1 | ||
| doorl. vermogen | kW | 2 160 | |
| Aandrijvingsoverbrenging met beweegbare ringen | Alsthom | ||
| Overbrengings verhouding | 1 596 | ||
| Bediening met nokkenas | JH | ||
| Transformator | spanning | V | 1 500 |
| V | 145 | ||
| vermogen | kVA | 5 360 | |
| Gelijkrichters : 1 brug Graetz | type cellen | AS 20 N | |
| totaal aantal | 288 | ||
| Ventil. motor voor tractiemotor | spanning | V | 1 500 |
| aantal | 2 | ||
| vermogen | kW | 18 | |
| Ventil. motor voor spoel | spanning | V | 145 |
| aantal | 1 | ||
| vermogen | kW | 5,5 | |
| Ventil. motor voor gelijkrichter | spanning | V | 145 |
| aantal | 1 | ||
| vermogen | kW | 3 | |
| Ventil. motor voor transfo | spanning | V | 145 |
| aantal | 1 | ||
| vermogen | kW | 6,5 | |
| Motor voor compressor | spanning | V | 1 500 |
| aantal | 1 | ||
| vermogen | kW | 19 | |
| Rheostatische rem : bediend door de manipulator of bijkomend aan de pneumatische | vermogen | kW | 3 500 |
| gemid. max. rem kracht | kN | 70 | |
| Batterij | type | Cd Ni | |
| nominale spanning | V | 72 | |
| vermogen | Ah | 80 | |
| Compressor | type Westinghouse | 243 VC | |
| aantal | 1 | ||

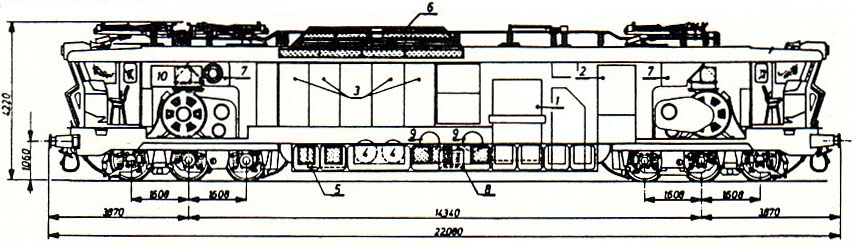

- Transformator
- Gelijkrichter
- Toestellen
- Afvlakspoelen
- Verwanningsspoelen
- Weerstanden
- Ventilatoren
- Compressor
- Hoofdreservoir
- Pneumatisch bord
Bron: Het Spoor, april 1984
